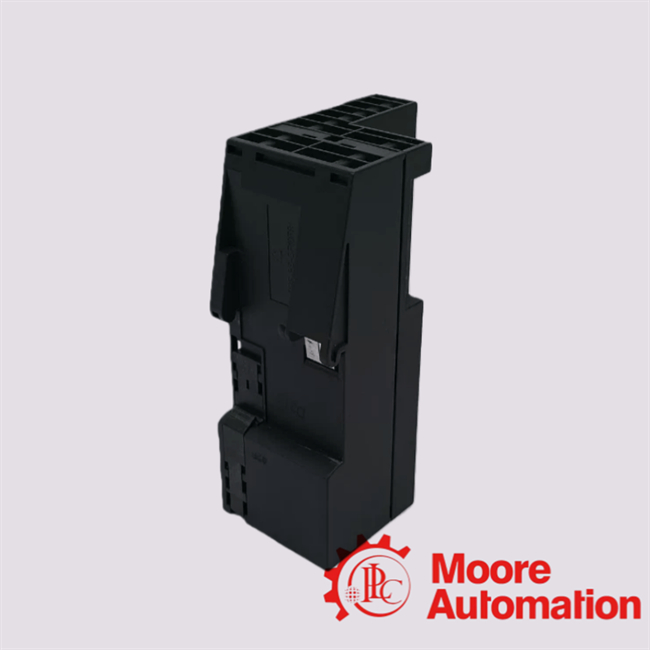

6ES7151-1BA00-0AB0 SIEMENS Interfacemodule
Beschrijving en Kenmerken
De module maakt deel uit van de Siemens SIMATIC-familie: specifiek de IM 151-1 HIGH FEATURE interfacemodule voor het ET 200S gedistribueerde I/O-systeem. Het biedt een PROFIBUS DP
interface (via RS-485) en verbindt het ET 200S-station met een PROFIBUS DP-bus. Ondersteuning voor transmissie/baudrate: tot 12 Mbit/s. Ondersteunde snelheden
omvatten 9.6, 19.2, 45.45, 93.75, 187.5, 500 kbit/s; en 1.5, 3, 6, 12 Mbit/s. Ondersteuning voor I/O-adresvolume: tot 244 bytes
voor ingangen en 244 bytes voor uitgangen (voor deze HIGH FEATURE-versie)
volgens de datasheet.
Veelgestelde Vragen Over 6ES7151-1BA00-0AB0
V1: Wat betekent “HIGH FEATURE” voor de IM 151-1?
A1: De “HIGH FEATURE”-variant (zoals de 6ES7151-1BA00-0AB0) biedt een hoger I/O-adresvolume (244 bytes) en maakt tot 63 modules in het station mogelijk, en
verbeterde functies zoals isochrone modus / cyclus synchronisatie, in vergelijking met de BASIC- of standaardversies.
V2: Wat is de maximale transmissiesnelheid die wordt ondersteund?
A2: Tot 12 Mbit/s op de PROFIBUS DP-interface. Ondersteunde standaardsnelheden: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s; 1.5 / 3 / 6 / 12 Mbit/s.
V3: Hoeveel modules kan ik in een station aansluiten?
A3: Voor deze HIGH FEATURE-versie: tot 63 modules kunnen worden aangesloten in het ET 200S-station.
V4: Is er diagnostiek beschikbaar?
A4: Ja. Er zijn LED's voor BF (busfout), SF (groepsfout) en ON (voedingsspanning).
Ook de module ondersteunt slave-diagnostiek via STEP
7 (bijvoorbeeld) voor meer gedetailleerde
foutinformatie.
