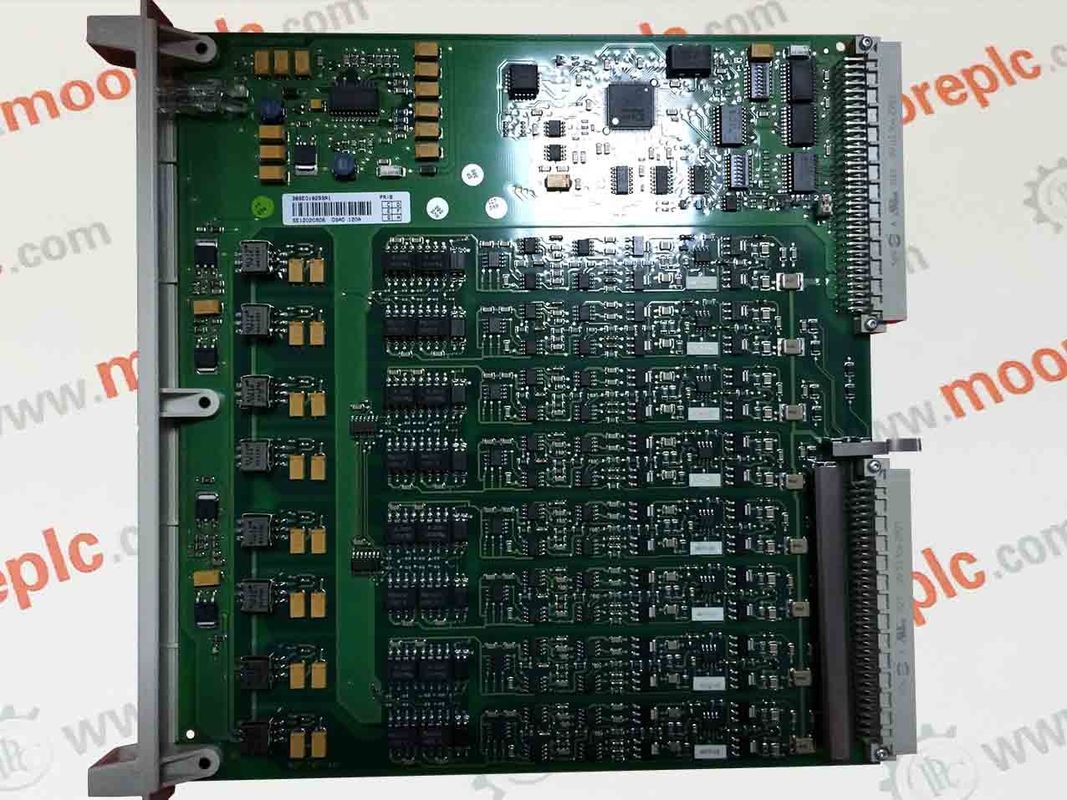

ABB-Servo Nieuw en originele de Aandrijvingseenheid van Moduledsqc236g yb560103-CD ABB DSQC236G

Product beschrijving:

De open circuit monitoring begint onder ca. 3 mA. De waarde van de onderloop van het bereik wordt opgeslagen. Als de open-circuitbewaking is geconfigureerd, wordt de open-circuitgebeurtenis weergegeven door de rode LED Ovl ​​zolang deze aanwezig is. In het PLC-systeem wordt een foutmelding opgeslagen (FK4, foutnummer 9). De volgende afbeelding toont de aansluiting van 2-polige passieve analoge sensoren 4 ... 20 mA.32760D 7FF8H Verdere details zijn te vinden in volume 2, hoofdstuk 5.1 "Algemene informatie voor het gebruik van analoge in- en uitgangen". Om er zeker van te zijn dat ongebruikte ingangskanalen een gedefinieerd 0V-niveau hebben, kunnen ze worden kortgesloten naar AGND. Ongebruikte ingangen moeten worden geconfigureerd met "ongebruikte". De relatie tussen de analoge ingangssignalen en de geconverteerde nummers wordt geïllustreerd in de volgende figuren.

Aanbeveling voor gerelateerd product:

Productkarakter:

Invoerstromen die het meetbereik overschrijden, veroorzaken de numerieke overloopwaarde van +32767. Als de gemeten waarde onder het bereik ligt, wordt de numerieke onderstroomwaarde van -32767 ingesteld.
De ingangsimpedantie is ca. 330 Ω. De stroomingang heeft een zelfbeschermend mechanisme. Als de ingangsstroom te hoog wordt, wordt de shunt uitgeschakeld en wordt de waarde voor bereikoverloop gegenereerd. Ongeveer elke seconde probeert het apparaat de shunt weer in te schakelen. Op deze manier zal de juiste meting slagen nadat de stroom weer een normale waarde heeft bereikt. De trigger van het zelfbeschermende mechanisme wordt weergegeven
door de rode LED Ovl ​​zolang de overbelasting aanwezig is. In het PLC-systeem wordt dan een foutmelding opgeslagen (FK4, foutnummer 4).

Het gebruik van het product:
