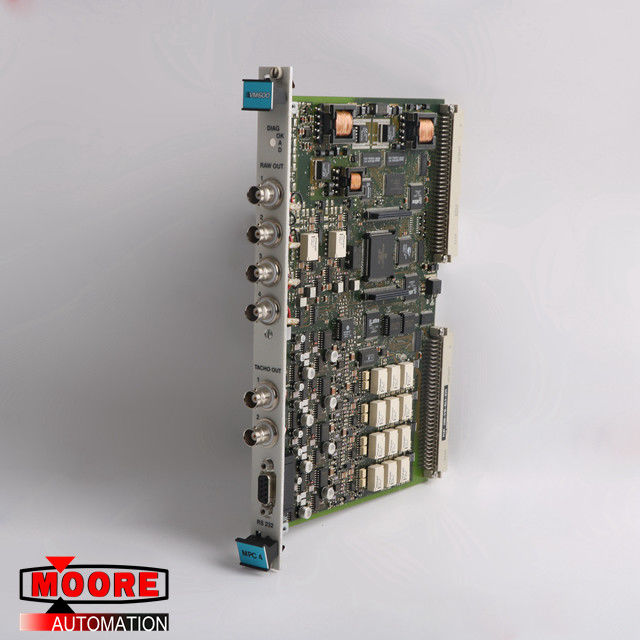

VIBRO 200-510-063-025 van VM600 MPC4 de Beschermingskaart van METERmachines

VIBRO 200-510-063-025 van VM600 MPC4 de Beschermingskaart van METERmachines

Productdetails

De MPC4-kaart van de machinesbescherming is het centrale element in het VM600-de beschermingssysteem (MPS) van reeksmachines, van productregel van vibro-Meter® van de Systemen van Meggitt de Ontdekkende. Deze zeer veelzijdige kaart kan om tot vier dynamische signaalinput en tot twee te meten en controleren - verzend gelijktijdig input.

De dynamische signaalinput is volledig programmeerbaar en kan signalen goedkeuren die versnelling, snelheid en verplaatsing (nabijheid) vertegenwoordigen, onder andere. De verwerking met meerdere kanalen aan boord staat meting van diverse fysische parameters, met inbegrip van relatieve en absolute trilling, Smax, excentriciteit, duwpositie, absolute en differentiële huisvestingsuitbreiding, verplaatsing en dynamische druk toe.

De digitale verwerking omvat het digitale filtreren, integratie of differentiatie (indien nodig), rectificatie (RMS, gemiddelde waarde, ware piek of ware peak-to-peak), orde volgend (omvang en fase) en meting van het omvormer-doel hiaat.

EIGENSCHAPPEN

Van de productregel vibro-Meter®

De onophoudelijk online kaart van de machinesbescherming

Meting in real time en controle gebruikend overzichtsdsp technieken

4 dynamische signaalinput en 2 tachometer (snelheid) input, individueel programmeerbaar allen

Programmeerbare breedband en narrowband filters

Gelijktijdige omvang en fase controle op orde het volgen wijze

Programmeerbaar Alarm, Gevaar en O.K. vastgestelde punten

Aanpassingsalarm en Gevaarsniveaus

Voorpaneelbnc-connectoren voor gemakkelijke analyse van ruwe signalen

7 voorpaneel LEDs toont status en alarm

Geïntegreerde voeding voor vele Vibrometervoorkanten, met inbegrip van ICP versnellingsmeters en

nabijheidssystemen

Leef toevoeging en verwijdering van kaarten

Beschikbaar in ‚norm‘, ‚afzonderlijke kringen‘ en ‚veiligheids‘ (SIL) versies

SPECIFICATIES

Aantal input: 4 per MPC4-kaart

Gelijkstroom-waaier: 0 tot +20 V of 0 aan −20 V

AC waaier: ±10 V (maximum)

De gemeenschappelijke waaier van het wijzevoltage: −50 aan +50 V

CMRR: >60 dB bij 50 Herz

Overspraak: −72 dB

Inputimpedantie: 200 kΩ

Huidige inputwaaier

Gelijkstroom-signalen: 0 tot 25 mA; AC signalen: ±8 mA (maximum)

Analoge AC frequentieband

(zonder integratie): 0,1 Herz aan kHz 10

Analoge AC frequentieband (met integratie): 2.5 Herz aan kHz 10

Analoge frequentieband voor productie aan andere kaarten en als buffer opgetreden voor AC output: Gelijkstroom aan kHz 60 (−3 dB)

Huidige metende weerstand: 324.5 Ω
