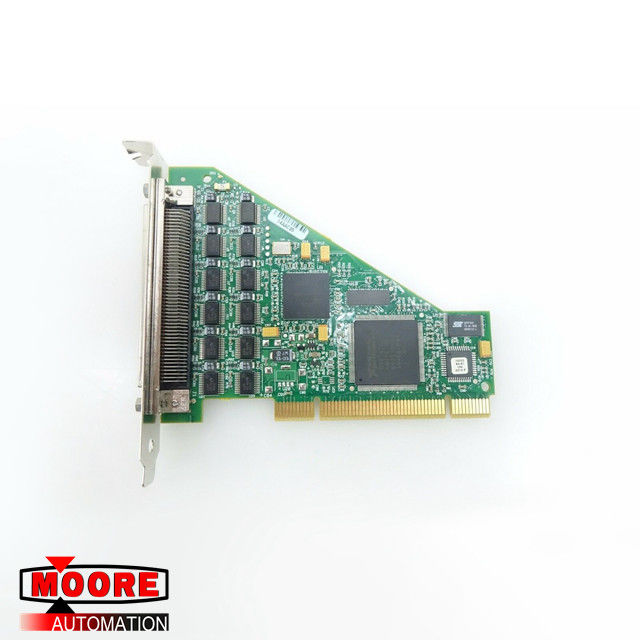

Ni pci-6509 Digitale I/O Interface
Merk/Fabrikant | Ni /CHINA |
Artikelnummer |
Pci-6509 |
Afwisselend Artikelnummer |
Pci-6509 |
Beschrijving | Digitale I/O Interface |
Dimennsions | 15.5cm x 9.2cm x 3.2cm |
Gewicht | 0.21kg |
Productdetails
Ni 6509 kenmerkt het digitale filtreren, programmeerbare macht-omhooggaande staten, veranderingsopsporing, en een watchdog-timer.
Het digitale Filtreren
U kunt de digitale het filtreren optie gebruiken beschikbaar op Ni 6509 om glitches op inputgegevens te elimineren. Wanneer het gebruikt met veranderingsopsporing, digitale kan filtreren het aantal te onderzoeken en te verwerken veranderingen ook verminderen.
U kunt de digitale inputlijnen vormen om door een digitale filter over te gaan en het timingsinterval te controleren het filtergebruik. De filter blokkeert impulsen die korter zijn dan de helft van het gespecificeerde timingsinterval en gaat impulsen over die langer zijn dan het gespecificeerde interval. De midden-lengte impuls-impulsen langer dan de helft van het interval maar minder dan het interval -interval-kunnen of kunnen de filter niet overgaan.
U kunt digitaal toelaten zonodig filtrerend zo vele inputlijnen voor uw toepassing. Alle gefiltreerde lijnen delen hetzelfde timingsinterval, dat zich van 400 NS aan Mej. 200 op Ni PCI/PXI-6509 uitstrekt. De PCIe-6509 steunen slechts drie timingsintervallen: 160 NS, Mej. 10,24, en Mej. 5,12.
Specificaties
Machtsvereisten
De stroom trekt van bus tijdens zonder commissie voorwaarde:
NI PCI/PXI-6509:
375 mA op typische +3,3 VDC;
250 mA op typische +5 VDC,
PCIe-6509:
550 mA op typische +3,3 VDC;
20 mA op typische +12 VDC,
+5 V-beschikbare macht
bij I/O schakelaar (spelden 49 en 99): +4.0 V aan +5,25 V; maximum 1A,
Digitale I/O
Aantal kanalen: 96 I/O
Verenigbaarheid: TTL Schmitt Trigger/CMOS, single-ended van verwijzingen voorzien GND
Macht-op staat: Input uitgetrokken of beneden (software-verkiesbaar), output 1 of 0
Gegevensoverdrachten: Onderbreekt, geprogrammeerde I/O
I/O schakelaar: 100 speldwijfje 0,050 reeks SCSI
Trekkrachtweerstand:
Trek weerstand uit 4,7 typische kW,
Pull-down weerstand 47 typische kW,
De bescherming van het inputvoltage: ±20 V op maximaal twee spelden, maximum
