| Plaats van herkomst | Duitsland |
| Merknaam | Siemens |
| Certificering | CO.CQ |
| Modelnummer | 6GK1503-3CB00 |
| Merk/Fabrikant | Siemens/GERMANY |
| Artikelnummer | 6GK1503-3CB00 |
| Afwisselend Artikelnummer | 6GK1503-3CB00 |

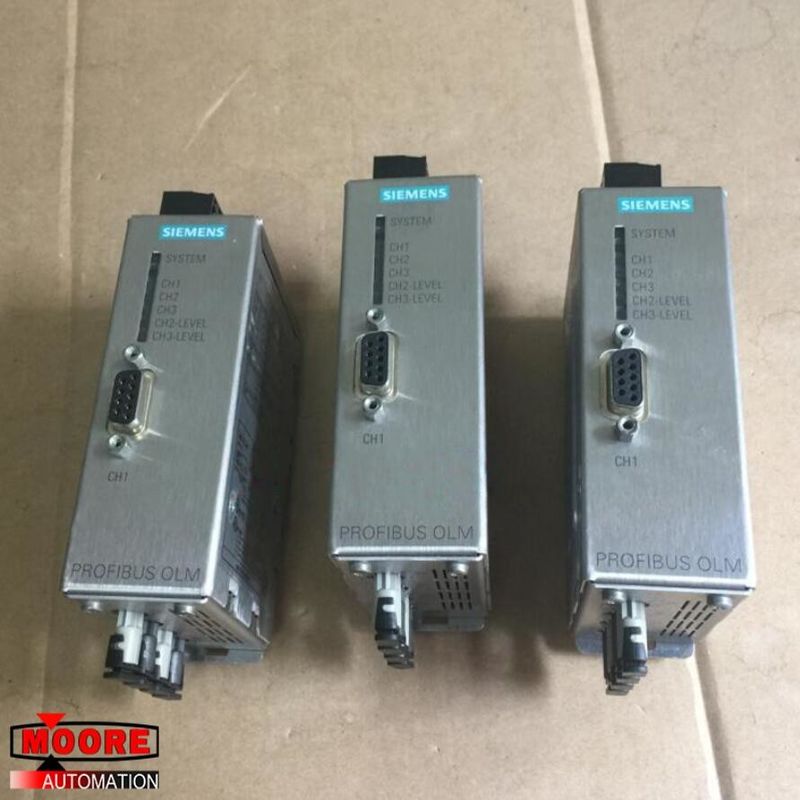

| Beschrijving | PROFIBUS OLM |
| Dimennsions | WHD 39.5*112*74.5mm |
| Gewicht | 0.34kg |
Productdetails
OPTISCHE DE VERBINDINGSmodule W. 1 RS485 VAN PROFIBUS OLM/G12 V4.0 EN 2 GLAS-FOC-INTERFACES (4 BFOC-CONTACTDOZEN) VOOR STANDAARDafstanden TOT 2850 M, MET MET SIGNAAL. CONTACT EN HET METEN VAN OUTPUT
Overdrachtssnelheid/met PROFIBUS: 9,6 kbit/s… 12 Mbit/s
Overdrachtssnelheid/met PROFIBUS: PA 45,45 kbit/s
Aantal elektro/optische verbindingen/voor networkcomponents of eindapparatuur/maximum 3
Aantal elektroverbindingen:
voor netwerkcomponenten of eindapparatuur 1
voor meetinstrument 1 1
voor signalerend contact 1
voor voeding 1
voor overtollig voltage lever 1
Type van elektroverbinding:
voor netwerkcomponenten of eindapparatuur 9 de contactdoos van speld sub-D
voor meetinstrument 2 pool eindblok
voor voeding en signalerend contact 5 pool eindblok
Aantal optische interfaces/voor vezel optische kabel 2
Ontwerp van de optische interface/voor haven van de vezel de optische kabel BFOC
Optische gegevens:
Bevochtigingsverhouding/van de FOC-transmissieverbinding:
voor glas FOC met 50/125 µm/bij 3 dB/km/maximum 10 dB
voor glas FOC met 62.5/125 µm/bij 3,5 dB/km/maximum 12 dB
propagatievertraging [beetje] 6,5 beetje
Aansluitbare optische macht met betrekking tot 1 mw:
voor glas FOC met 50/125 µm/bij 3 dB/km -16 dB
voor glas FOC met 62.5/125 µm/bij 3,5 dB/km -13 dB
Optische gevoeligheid met betrekking tot 1 mw:
voor glas FOC met 50/125 µm/bij 3 dB/km -28 dB
voor glas FOC met 62.5/125 µm/bij 3,5 dB/km -28 dB
Golflengte:
voor glas FOC met 50/125 µm/compatibel systeem met interface/bij 3 dB/km 860 NM
voor glas FOC met 62.5/125 µm/compatibel systeem met interface/bij 3,5 dB/km 860 NM
Draadlengte:
voor glas FOC met 50/125 µm/bij 3 dB/km/maximum 3 km
voor glas FOC met 62.5/125 µm/bij 3,5 dB/km/maximum 3 km
Signaal-input/output:
Werkend voltage/van de signalerende contacten/bij gelijkstroom/Geschatte waarde 24 V
Werkende stroom/van de signalerende contacten/bij gelijkstroom /maximum 0,1 A
