3500/25 Verbeterde Keyphasor*Module

De Activavoorwaarde van Bentlynevada* Controle

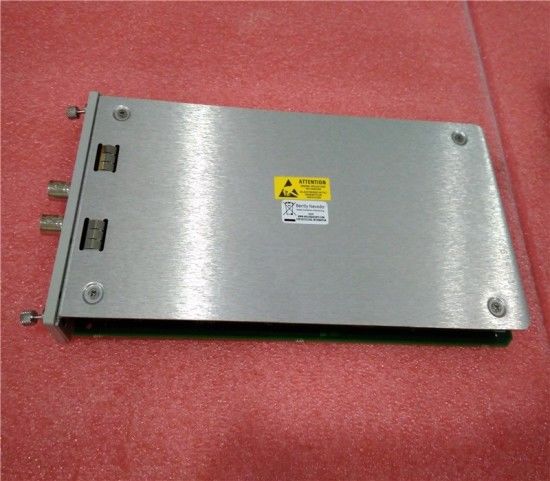

PRODUCTnaam: 3500/25 149369-01

Beschrijving

De 3500/25 Verbeterde Keyphasor-Module is een helft-hoogte, module met twee kanalen die wordt gebruikt om Keyphasor-signalen aan de monitormodules in een rek te verstrekken 3500. De module ontvangt inputsignalen van nabijheidssondes of magnetische bestelwagens en zet de signalen in digitale Keyphasor-signalen om die erop wijzen wanneer het Keyphasor-teken op de schacht met de Keyphasor-omvormer samenvalt. Het systeem van de 3500 Machinesbescherming kan tot vier Keyphasor-signalen voor normale configuratie en tot acht Keyphasor-signalen in een in paren gerangschikte configuratie goedkeuren.

De verbeterde Keyphasor-Module is een betere 3500 systeemmodule. Het biedt de uitgebreide Keyphasor-mogelijkheden van de signaalverwerking over het vorige ontwerp aan terwijl het handhaven van volledige naar beneden-verenigbaarheid in termen van vorm, pasvorm en functie met bestaande Keyphasor-modules voor gebruik in erfenissystemen. De Keyphasor-module, PWA 125792-01, wordt volledig vervangen door recentere module 149369-01.

Wanneer een input van systeemkeyphasor voor Drievoudige Modulaire Overtollige (TMR)-toepassingen wordt vereist, zou systeem 3500 twee Keyphasor-modules moeten aanwenden. In deze configuratie werken de modules in parallel om zowel een primair als secundair Keyphasor-signaal aan de andere modules in het rek te verstrekken. Een systeem met meer dan vier Keyphasor-input kan een in paren gerangschikte configuratie gebruiken op voorwaarde dat er neen meer dan vier primaire Keyphasor-inputsignalen zijn. Een in paren gerangschikte configuratie vereist twee opeenvolgende controleposities in of hogere/lagere of beide de helft-groef posities. Vier Keyphasor-modules zullen vier primaire en vier reserveinputkanalen goedkeuren en zullen vier outputkanalen (per module) verstrekken. Een in paren gerangschikte configuratie van twee en non-paired één (drie Keyphasor-modulestotaal) is ook mogelijk. In zulk een configuratie, kan de gebruiker één non-paired Keyphasor (orde of twee 2 kanaal of één 1 kanaal en één 2 kanaaloptie) vormen

De geïsoleerde I/O module van Keyphasor wordt ontworpen voor toepassingen waarin de Keyphasor-signalen tegelijk met gebonden veelvoudige apparaten zijn en isolatie van andere systemen, zoals een controlesysteem vereisen. De geïsoleerde I/O module werd gecreeerd specifiek voor Magnetische Bestelwagentoepassingen maar is compatibel met en zal isolatie voor Proximitor*-toepassingen verstrekken zolang een externe voeding wordt verstrekt. Merk op dat de bedoeling van deze I/O module hoofdzakelijk schachtsnelheid en niet fase moest meten. De module kan fasemetingen verstrekken, maar dit I/O introduceert een lichtjes hogere faseverschuiving dan de niet Geïsoleerde I/O versie. Figuur 1 toont de hoeveelheid faseverschuiving dat de Geïsoleerde I/O modules bij verschillende machinesnelheden zullen toevoegen. De verbeterde producteigenschappen omvatten generatie van de signalen van de zodra-per-draaigebeurtenis van multi-gebeurtenis-per-draaiinput, gebied-upgradeable ingebouwde programmatuur, en de gegevens van het activabeheer rapportering.

BERICHT

1. Betaling: T/T

2. Levertijd: 3-5 dagen

3. Één Jaargarantie.

4. Verzending door DHL, UPS, FEDEX, ARAMAX, TNT, enz.
