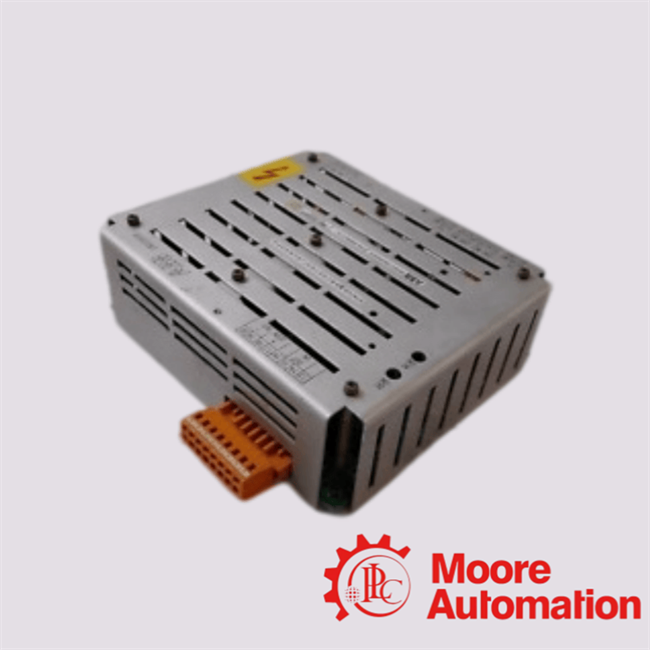

Exacte productidentiteit
De identiteit en functie hieronder volgen de ABB Hardware Description 3BHS102402 E83 voor het UNITROL F excitatiesysteem.
| Officieel veld | Geverifieerde waarde |
|---|---|
| Fabrikant | ABB |
| Moduleaanduiding | UNS0868A-P, Variant V2 |
| Bestelnummer | HIEE305120R2 |
| Producttype | Externe voedingseenheid |
| Systeemcontext | UNITROL F excitatiesysteem |
| Primaire functie | Levert de spanningsvoorziening aan de POW-1 module geïntegreerd in de UNITROL F unit. |
Geverifieerde elektrische gegevens
| Parameter | ABB gepubliceerde waarde |
|---|---|
| V2 AC ingangsbereik | 127 tot 213 VAC |
| V2 DC ingangsbereik | 82 tot 312 VDC |
| AC frequentiebereik | 50 tot 600 Hz |
| Hoofduitgang | 240 VDC, ±10%, 40 W |
| Contactonderzoekuitgang | +24 VDC, ±10%, 16 W |
| Afmetingen | 178 × 155 × 58 mm |
| Massa | 750 g |
| Beschermingsgraad | IP20 indien ABB assemblagevereisten worden nageleefd |
| Installatiehoogte | Maximaal 2.000 m boven zeeniveau |
| Aansluitklemmen | 2,5 mm² WAGO type 231 veerklemmen |
Functioneel ontwerp
AC en DC voedingspaden
ABB beschrijft AC en DC ingangen die ontkoppeld zijn vóór de step-up converter, ter ondersteuning van een redundant voedingsconcept.
Ingangsstatusbewaking
De AC en DC ingangsspanningen worden gemonitord. AC en DC aanwezigheid wordt aangegeven door de AC ON en DC ON LED's.
240 VDC continuïteitsoptie
Tijdens korte DC-onderbrekingen kan de 240 VDC uitgang worden ondersteund door een externe condensator aangesloten op de gespecificeerde uitgangsklemmen.
24 VDC contactvoeding
De contactonderzoekspanning is galvanisch geïsoleerd, stroombegrensd en kortsluitingsbestendig volgens de ABB-beschrijving.
Levenscyclusbewuste verificatie
Noteer het volledige bestelnummer, de moduleaanduiding en de V2-markering van het typeplaatje.
Bevestig AC/DC bronbereiken, uitgangscircuits, aansluitingen en kastbescherming.
Volg de ABB hardware documentatie en gebruik gekwalificeerd personeel voor spanningsloze inspectie en installatie.
Veelgestelde vragen
Multi-merk reserveonderdelen ook gevraagd
Aanvullende onderdeelnummers die klanten zelfstandig kunnen inkopen.
Deze modellen zijn uitsluitend onafhankelijke inkoopreferenties. Ze zijn geen vervangingen of substituten voor HIEE305120R2 UNS0868A-P V2. Compatibiliteit en voorraadbeschikbaarheid moeten afzonderlijk voor elk item worden bevestigd.
