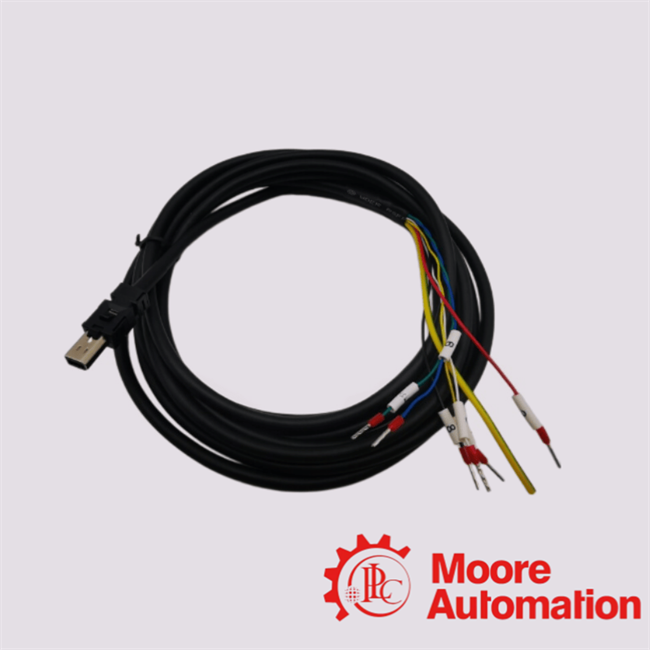

MR-D05UDL3M-B MITSUBISHI Servo Communicatie Signalkabel Voor MR-J4 Versterker

Name: MR-D05UDL3M-B MITSUBISHI Servo Communicatie Signalkabel Voor MR-J4 Versterker
Brand: MOORE AUTOMATION LIMITED
SKU: MR-D05UDL3M-B
Price: Bespreekbaar USD
Availability: InStock

Productdetails:

Plaats van herkomst:	JAPAN
Merknaam:	MITSUBISHI
Certificering:	CO.CQ
Modelnummer:	MR-D05UDL3M-B

Detailinformatie

Plaats van herkomst:

JAPAN

Merknaam:

MITSUBISHI

Certificering:

CO.CQ

Modelnummer:

MR-D05UDL3M-B

Type:

STO (Safe Torque Off) veiligheidsfunctiekabel

Lengte:

3 meter (3m)

Einde rijden:

Gegoten CN8 8-pins speciale connector

Controle einde:

Open / blote vliegende draden (pigtail)

Veiligheidsclassificatie:

PL d/e (ISO 13849-1) / SIL 2/3 (IEC 61508)

Markeren:

High Light

Markeren:

MR-D05UDL3M-B Vervanging

STO-integratie op hardware-niveau

100% originele fabrieksnorm

Handelsinformatie

Min. bestelaantal:

Prijs:

inquires

Verpakking Details:

nieuw en origineel met fabrieksverzegeling

Levertijd:

2-3 werkdagen

Betalingscondities:

T/T

Levering vermogen:

Vereist

Productbeschrijving

MR-D05UDL3M-B MITSUBISHI Servo Communicatie Signaalkabel Voor MR-J4 Versterker

Ontworpen met een voorgevormde CN8 connector en een 3 meter lange losse kabel, de Mitsubishi MR-D05UDL3M-B kabel biedt directe hardware-integratie voor kritieke Safe Torque Off (STO) functies. Het elimineert het risico op onbedoelde machineopstarten tijdens onderhoud zonder dat een volledige systeemcontrole herstart hoeft te worden, wat uren operationele stilstand bespaart. Dit maakt het de essentiële veiligheidskoppeling voor high-throughput multi-assige robotcellen, CNC-bewerkingscentra en geautomatiseerde halfgeleiderassemblagelijnen.

Technische Specificaties

Parameter	Specificatie Details
Fabrikant	Mitsubishi Electric
Modelnummer	MR-D05UDL3M-B
Productcategorie	Servo Communicatie Signaalkabel
Specifieke Functie	Safe Torque Off (STO) Veiligheidsfunctie
Compatibele Servo Serie	MELSERVO MR-J4 (bijv. MR-J4-A, MR-J4-B, MR-J4-GF) / MR-J3-D05
Drive Interface	CN8 Interface Specifieke Connector (8-Pin)
Controller Interface	Open / Ongeïsoleerde Losse Kabels (Pigtail Draadtype)
Kabellengte	3 Meter (ongeveer 9,84 voet)
Naleving Normen	EN ISO 13849-1 PL d/e, IEC 61508 SIL 2/3

Kernparameters & Koopwaarde

Specifieke Functie: STO (Safe Torque Off)
Waarde: Directe machieveiligheid zonder stroomonderbreking. Het stelt operators in staat om veilig storingen te verhelpen of onderhoud uit te voeren door de motorstroom af te sluiten zonder het hoofdcontrolesysteem van de drive uit te schakelen. Dit elimineert de 5-10 minuten opstartvertraging die gebruikelijk is bij oudere veiligheidsopstellingen, waardoor werknemers worden beschermd en de productie-efficiëntie hoog blijft.
Drive Interface: CN8 Specifieke Connector
Waarde: 100% plug-and-play betrouwbaarheid. Omdat deze connector door Mitsubishi speciaal is ontworpen voor de MR-J4 CN8-poort, elimineert deze bedradingsfouten, losse verbindingen en signaalruis. Dit bespaart uw engineers ter plaatse uren aan probleemoplossing tijdens systeemintegratie en voorkomt kostbare apparatuurschade door defecte doe-het-zelf bedrading.
Controller Interface: Open / Ongeïsoleerde Losse Kabels
Waarde: Universele hardwarecompatibiliteit. De onafgewerkte, gestripte draden aan het uiteinde van de controller betekenen dat deze kabel direct kan worden aangesloten op elke merk veiligheidsrelais, noodstopknop of veiligheids-PLC (zoals Allen-Bradley, Siemens of Omron). Inkoopteams hoeven niet te zoeken naar zeer specifieke cross-brand koppelingen.

Opmerking van de Engineer

"Onze senior automatiseringsingenieur merkt op: Bij het configureren van veiligheidsslussen voor het MELSERVO MR-J4 systeem, kan het overslaan van de specifieke MR-D05UDL3M-B kabel en het proberen van een doe-het-zelf connector pinout vaak leiden tot intermitterende 'E6.1' of 'E7.1' veiligheidscircuitfouten als gevolg van slechte afscherming. Als uw installatie hoge frequentie multi-assige bewerkingen naast hoogspanningslijnen omvat, raden we deze fabrieksmatig gevormde 3 meter versie ten zeerste aan; de gespecialiseerde interne twisted-pair afscherming garandeert geen signaaloverspraak en zorgt ervoor dat uw veiligheidsslus consistent voldoet aan de internationale SIL 3 nalevingsdrempels tijdens externe fabrieksaudits."

Model-Specifieke FAQ

V: Kan ik de MR-D05UDL3M-B kabel gebruiken met standaard MR-J3 of nieuwere MR-J5 serie servo-versterkers?

A: Deze kabel is specifiek ontworpen voor de CN8 interface van de Mitsubishi MR-J4 serie (zoals de MR-J4-B of MR-J4-A modellen) en de gespecialiseerde MR-J3-D05 veiligheidslogica module. Het kan niet worden gebruikt met de nieuwere MR-J5 serie, die een andere connector vormfactor gebruikt voor veiligheidssignalering.

V: Waarom heeft deze kabel kale/losse draden in plaats van een dubbelzijdig gevormde connector?

A: Het losse kabel (pigtail) ontwerp is zeer intentioneel voor fabriekscompatibiliteit. Hoewel het gevormde uiteinde direct aansluit op Mitsubishi's eigen CN8-poort, maken de kale draden aan de andere kant het mogelijk voor systeemintegrators om de STO-signalen direct aan te sluiten op elke multi-merk veiligheidshardware op het bedieningspaneel, inclusief Siemens SIRIUS relais, Allen-Bradley Guardmaster controllers of Omron veiligheidsnetwerken, zonder te zoeken naar aangepaste adapters.

V: Wat gebeurt er als de 3 meter lengte te kort is voor de lay-out van onze schakelkast? Kunnen we deze splitsen?

A: Het splitsen van veiligheidskabels wordt sterk afgeraden omdat het de afgeschermde integriteit die vereist is door ISO 13849-1 veiligheidsnormen, compromitteert. Als de afstand van uw schakelkast meer dan 3 meter bedraagt, moet u de MR-D05UDL5M-B (5 meter variant) aanschaffen in plaats van de 3 meter lijn handmatig te verlengen, zodat uw hardwarematige noodstoplus volledig beschermd blijft tegen EMI (Elektromagnetische Interferentie).
