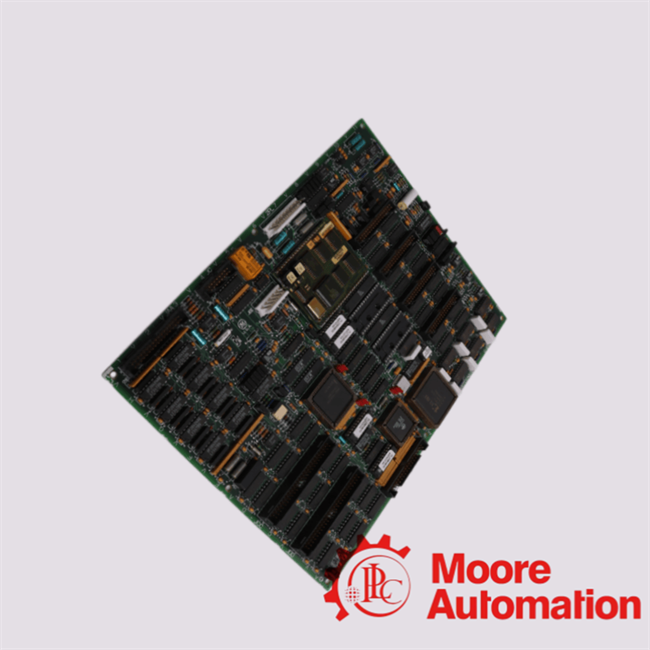

DS200TCCAG1AJB GE Common Analog I/O Board

Overzicht

DeGEDS200TCCAG1AJBGemeenschappelijke analoge I/O-kaartis een industriële besturingsmodule die wordt gebruikt inGE Speedtronic Mark V gasturbinebesturingssystemen. Het maakt deel uit van deTCCA-familie (Common Analog I/O Board)., verantwoordelijk voor analoge signaalconditionering, schaling en routering binnen de turbinebesturingsarchitectuur.

DeDS200TCCAG1AJBbestuur functioneert alscentrale analoge interfacemodulein de “kern” van de turbinebesturing (meestal de R5-kern). Het verzamelt analoge signalen van meerdere klemmenborden en zet deze om in geconditioneerde signalen voor de verwerkingseenheid van het besturingssysteem.

Het fungeert als eensignaalconditionering en interfacehub, waardoor wordt gegarandeerd dat sensorgegevens nauwkeurig, stabiel en geschikt zijn voor digitale besturingslogica-verwerking.

Technische gegevens

Hoewel de exacte waarden per revisie enigszins kunnen variëren (AJB-variant), omvatten typische specificaties:

• Fabrikant: General Electric (GE)
• Serie: Mark V Speedtronic
• Functie: Analoge I/O-signaalconditioneringskaart
• Ingangstypen: 4–20 mA, RTD, thermokoppel, asspanning/stroom
• Voeding: Van TCPS via 2PL-connector
• Communicatie: 3PL databusinterface
• Montagelocatie: R5-kernkast
• Milieugebruik: Industriële turbinebesturingssystemen

Veelgestelde vragen overDS200TCCAG1AJB

Vraag 1: Wat is de functionele rol van deDS200TCCAG1AJBGemeenschappelijke analoge I/O-kaart binnen de GE Mark V-turbinebesturingsarchitectuur?

EEN: De DS200TCCAG1AJBCommon Analog I/O Board functioneert als een gecentraliseerde interface voor het verwerven en conditioneren van analoge signalen binnen het GE Mark V Speedtronic-besturingssysteem. Het is verantwoordelijk voor het aggregeren van heterogene veldanaloge ingangen en het transformeren ervan in gekalibreerde, systeemcompatibele signalen voor stroomafwaartse verwerking door de besturingskern (STCA/COREBUS).

Vraag 2: Hoe werkt deDS200TCCAG1AJBGemeenschappelijke analoge I/O-kaart voor signaalconditionering van meerdere domeinen voor industriële instrumentatie-ingangen?

EEN: DeDS200TCCAG1AJBCommon Analog I/O Board voert multi-domein signaalconditionering uit door versterking, linearisatie, isolatie en filtering toe te passen op diverse analoge ingangen zoals 4-20 mA-lussen, RTD's, thermokoppels en asbewakingssignalen, waardoor hifi-signaalintegriteit wordt gegarandeerd onder zware turbinebedrijfsomstandigheden.

Vraag 3: Welke geavanceerde analoge signaalmodaliteiten worden ondersteund door deDS200TCCAG1AJBGemeenschappelijke analoge I/O-kaart in GE-turbinesystemen?

EEN: De DS200TCCAG1AJBCommon Analog I/O Board ondersteunt een breed spectrum aan analoge modaliteiten van industriële kwaliteit, waaronder nauwkeurige 4-20 mA stroomlusinstrumentatie, weerstandstemperatuurdetectie (RTD)-ingangen, thermo-elektrische spanningssignalen (thermokoppel) met koude-junctiecompensatie en elektrostatische asspannings-/stroombewakingskanalen.

Vraag 4: Op welke manier werkt deDS200TCCAG1AJBGemeenschappelijke analoge I/O-kaartinterface met klemmenborden en gedistribueerde veldbedradingsconstructies?

EEN: De DS200TCCAG1AJBGemeenschappelijke analoge I/O-kaartinterfaces met gedistribueerde terminalsubsystemen zoals CTBA, TBCA en TBQA via speciale connectorarrays (bijv. JAA, JBB, JCC, JDD), waardoor gestructureerde signaalroutering, modulaire I/O-uitbreiding en deterministische analoge data-acquisitie over het turbinebesturingssubsysteem mogelijk zijn.

Vraag 5: Hoe werkt deDS200TCCAG1AJBGemeenschappelijke analoge I/O-kaart garandeert de nauwkeurigheid van thermokoppelmetingen onder omstandigheden met hoge temperatuurgradiënten?

EEN: DeDS200TCCAG1AJBDe gemeenschappelijke analoge I/O-kaart garandeert de nauwkeurigheid van thermokoppels door middel van geïntegreerde compensatie-algoritmen voor koude juncties, nauwkeurige detectie van referentiejuncties en niet-lineaire spanning-naar-temperatuur-linearisatietechnieken, waardoor thermische drift en meetonzekerheid in turbine-omgevingen met hoge temperaturen worden geminimaliseerd.
