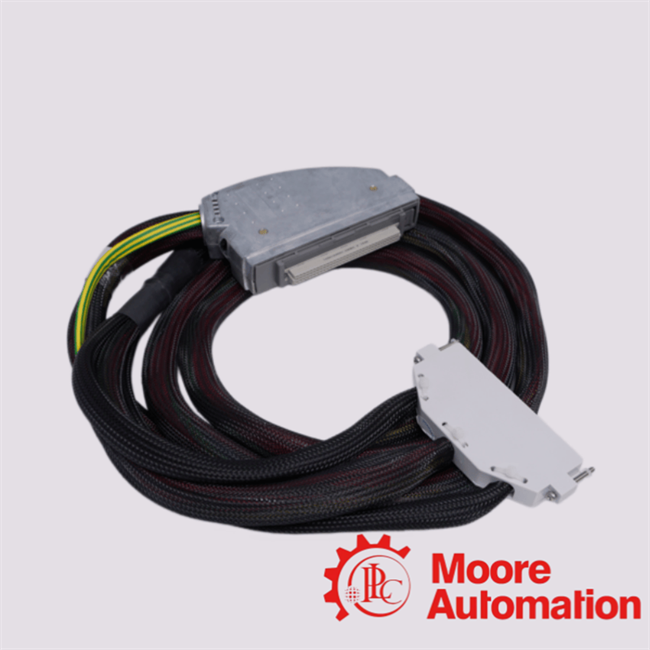

TC-201-02-6M5 ICS Triplex I/O Companion Slot Kabel

De TC-201-02-6M5ICS Triplex I/O Companion Slot Cable is een zeer integriteits, multi-core industriële signaalverbindingsconstructie ontworpen voor gebruik binnen ICS Triplex Trusted™ TMR (Triple Modular Redundant) veiligheidsinstrumentele systemen (SIS). Het biedt een deterministische 40-kanaals signaalrouteringsinterface tussen Field Termination Assemblies (FTA/VFTA) en Trusted I/O-modules, waardoor betrouwbare acquisitie van analoge en digitale veldsignalen in bedrijfskritische automatiseringsomgevingen wordt gegarandeerd.

Binnen veiligheidskritische besturingsarchitecturen kan deTC-201-02-6M5De kabel functioneert als een uitgebreide I/O-backbone, waardoor gestructureerde signaalaggregatie mogelijk wordt gemaakt, terwijl de elektromagnetische integriteit en redundante systeemcompatibiliteit behouden blijven.

Technische gegevens

Technische specificaties op systeemniveau

• Productmodel: TC-201-02-6M5
• Systeemplatform: ICS Triplex Trusted™ TMR-veiligheidsinstrumenteel systeem
• Producttype: I/O Companion Slot-kabelassemblage
• Toepassingsfunctie: FTA ↔ I/O-module deterministische signaalverbinding
• Kanaalcapaciteit: 40-kanaals analoge/digitale ingangssignaaloverdracht
• Architectuurrol: Redundante signaalbackbone van het veiligheidssysteem

Gegevens over elektrische en signaaloverdracht

• Ondersteunde signaaltypen:
  • Analoge ingangssignalen
  • Digitale ingangssignalen
• Connectorconfiguratie:
  • Chassiszijde: dubbele 96-polige Type “C”-connectoren
  • FTA-zijde: enkele 96-polige Type “R”-connector
• Signaalintegriteitsontwerp:
  • Meeraderige afgeschermde kabelstructuur
  • 360° gevlochten afschermingsdekking
  • Individueel aardingssysteem met aardingsdraden
  • Kanaalscheidingsgeometrie met lage overspraak
• Elektrische kenmerken:
  • Compatibiliteit van industriële laagspanningssignalen (typische 24 VDC-systemen)
  • Gecontroleerd impedantietransmissiegedrag
  • Stabiele referentie-aardingsarchitectuur

Functioneel systeemgedrag

De TC-201-02-6M5 ICS Triplex-kabel werkt als een:

• Deterministisch veldsignaalaggregatiemedium
• Veiligheidskritische I/O-kanaaltoewijzingsinterface
• Redundante TMR-signaalsynchronisatieroute
• Gegevenskanaal met hoge dichtheid voor SIS-architecturen

Het zorgt ervoor dat alle 40 kanalen een consistente timing, polariteitsintegriteit en kanaal-tot-kanaalcorrelatie behouden binnen de uitvoeringskaders voor veiligheidslogica.

 Vraag 1: Wat is de systeemkritische functionele definitie van deTC-201-02-6M5ICS Triplex I/O Companion Slot-kabel binnen Trusted™ TMR-veiligheidsgeïnstrumenteerde architecturen?

EEN: DeTC-201-02-6M5ICS Triplex I/O Companion Slot Cable is een 40-kanaals deterministische signaalverbinding met hoge dichtheid, ontworpen voor ICS Triplex Trusted™ Triple Modular Redundant (TMR)-systemen, en biedt gestructureerde signaaloverdracht tussen Field Termination Assemblies (FTA/VFTA) en I/O-modules om de integriteit van de invoeracquisitie op veiligheidsniveau in SIS-omgevingen te garanderen.

Vraag 2: Hoe werkt deTC-201-02-6M5ICS Triplex I/O Companion Slot Cable implementeert signaalrouting met hoge integriteit over redundante besturingsdomeinen?

EEN: DeTC-201-02-6M5ICS Triplex I/O Companion Slot Cable maakt gebruik van een multi-core afgeschermde 40-kanaals architectuur die deterministische mapping tussen veldingangen en controllerkanalen handhaaft, waardoor gesynchroniseerde signaalvoortplanting over redundante verwerkingslanen in op TMR gebaseerde besturingstopologieën wordt gegarandeerd.

Vraag 3: Welke geavanceerde connectortopologie kenmerkt deTC-201-02-6M5ICS Triplex I/O Companion Slot-kabel in chassis-naar-FTA-verbindingsontwerp?

EEN: DeTC-201-02-6M5ICS Triplex I/O Companion Slot Cable maakt gebruik van een dubbele 96-polige Type-C-connectorconfiguratie aan de chassiszijde en een 96-polige Type-R-interface aan de FTA-zijde, waardoor een pin-matrixinterface met hoge dichtheid wordt gevormd die stabiele elektrische continuïteit en veilige mechanische koppeling garandeert.

Vraag 4: Op welke manier werkt deTC-201-02-6M5 ICS Triplex I/O Companion Slot-kabel optimaliseert de prestaties van elektromagnetische compatibiliteit (EMC) in SIS-omgevingen?

EEN: DeTC-201-02-6M5ICS Triplex I/O Companion Slot Cable integreert meerlaagse elektromagnetische afscherming met gevlochten schermgeleiders en aardingspaden voor aardingsdraden, waardoor EMI-koppeling, overspraakinterferentie en signaalvervorming in industriële schakelkasten met veel ruis aanzienlijk worden verminderd.

Vraag 5: Hoe werkt deTC-201-02-6M5ICS Triplex I/O Companion Slot-kabel verbetert de deterministische signaalgetrouwheid onder omstandigheden met hoge kanaaldichtheid?

EEN: DeTC-201-02-6M5ICS Triplex I/O Companion Slot Cable behoudt de impedantie-uniformiteit van kanaal tot kanaal en transmissiekarakteristieken met lage latentie, waardoor minimale scheefheid wordt gegarandeerd en de deterministische timinguitlijning over alle 40 ingangskanalen wordt gehandhaafd in veiligheidskritische toepassingen.
