Beschrijving

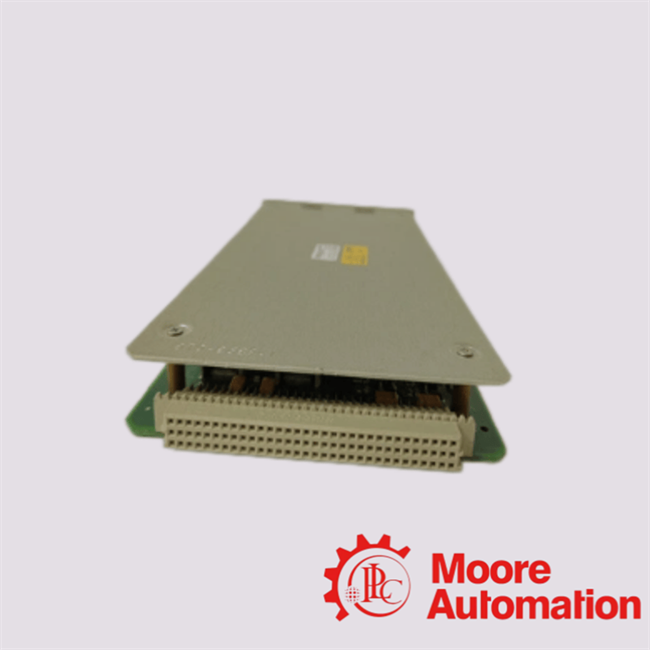

De 3500/25 (149369-01 + 125800-01) is een geavanceerde halfhoge, dual-channel Verbeterde Keyphasor® module ontworpen voor het Bently Nevada 3500 Machinery Protection System. Het levert precieze roterende fasesignalen die essentieel zijn voor synchrone vibratieanalyse, as-snelheidsmeting en rotor-dynamische diagnostiek in kritische roterende machines. De 3500/25 (149369-01 + 125800-01) is ook ontworpen met uitgebreide signaalverwerkingscapaciteit, verbeterde resolutie en achterwaartse compatibiliteit met oudere Keyphasor modules, wat naadloze integratie in bestaande 3500 rack-architecturen garandeert. Voor toepassingen met hoge beschikbaarheid kunnen meerdere Keyphasor modules worden geconfigureerd in gepaarde of redundante opstellingen, ter ondersteuning van TMR (Triple Modular Redundant) systeemontwerpen om ononderbroken fase-referentiebeschikbaarheid te garanderen in missiekritische machinebeschermingssystemen.

Technische Gegevens Parameters

Geavanceerde Technische FAQ

1. Welk fundamenteel paradigma voor fase-referentiegeneratie beheerst het operationele mechanisme van de 3500/25 (149369-01 + 125800-01) binnen monitoring-architecturen voor roterende machines?
De 3500/25 (149369-01 + 125800-01) functioneert als een Verbeterde Keyphasor® module, die precieze timing-signalen genereert per omwenteling of meerdere gebeurtenissen per omwenteling. Deze signalen creëren een deterministische fase-referentie die essentieel is voor synchrone vibratieanalyse en vector-gebaseerde diagnostiek in roterende machinesystemen.

2. Hoe bereikt de 3500/25 (149369-01 + 125800-01) detectie van roterende gebeurtenissen met hoge resolutie onder variabele snelheidsomstandigheden?
De 3500/25 (149369-01 + 125800-01) maakt gebruik van adaptieve signaalconditionering en high-speed edge-detectiecircuits om asmarkeringen nauwkeurig te identificeren, zelfs onder tijdelijke snelheidsfluctuaties, wat zorgt voor een stabiele fase-referentie-uitvoer over brede operationele bereiken.

3. Waarom is de dual-channel architectuur van de 3500/25 (149369-01 + 125800-01) cruciaal voor redundantie en signaalbetrouwbaarheid in turbomachinery-toepassingen?
De 3500/25 (149369-01 + 125800-01) bevat twee onafhankelijke Keyphasor ingangskanalen, waardoor redundante of dual-event tracking configuraties mogelijk zijn. Deze architectuur verbetert de fouttolerantie en garandeert continue beschikbaarheid van fasesignalen in missiekritische omgevingen.

4. Welke categorieën transducertechnologieën kunnen worden aangesloten op de 3500/25 (149369-01 + 125800-01), en hoe gaat deze om met hun signaalheterogeniteit?
De 3500/25 (149369-01 + 125800-01) ondersteunt proximity probes en magnetische pickup sensoren. Het biedt configureerbare ingangsconditionering om verschillende golfvormkenmerken, amplitudebereiken en installatiegeometrieën te accommoderen.

5. Hoe zorgt de 3500/25 (149369-01 + 125800-01) voor deterministische fase-uitlijning voor geavanceerde vibratievectoranalyse?
Door precies getimede Keyphasor pulsen te produceren, maakt de 3500/25 (149369-01 + 125800-01) fase-vergrendelde acquisitie van vibratiegegevens mogelijk, ter ondersteuning van geavanceerde analytische technieken zoals Bode-plots, polaire plots en orbit-analyse.
