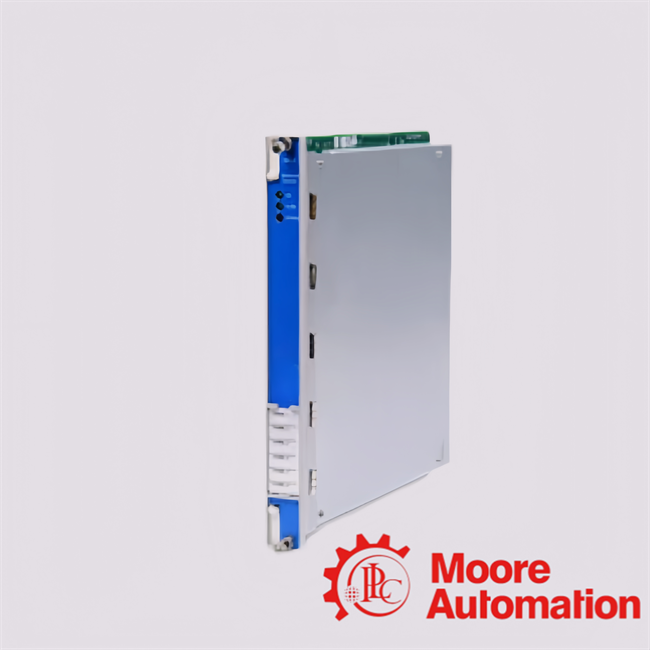

3500/70M(176449-09+135489-03)Bently Nevada Recip Impulse Velocity Monitor
Beschrijving
De3500/70M (176449-09 + 135489-03)is een 4-kanaals snelheidsmonitor met een hoge prestatie in het Bently Nevada 3500 Machinery Protection System,speciaal ontworpen voor geavanceerde diagnostiek en bescherming van wisselkompressorenElk kanaal kan onafhankelijk worden geconfigureerd via de 3500 Rack Configuration Software, waardoor de meetfuncties flexibel in kanaalparen kunnen worden toegewezen.Deze architectuur maakt gelijktijdige multiparameterbewaking van de compressorondersystemen mogelijk, verbeteren van de diagnostische resolutie en de zichtbaarheid van de machines. 3500/70M (176449-09 + 135489-03)De doelstelling is om in realtime machinebescherming en conditie-informatie te verstrekken door voortdurend gemeten trillingsparameters te vergelijken met door de gebruiker gedefinieerde waarschuwings- en gevarenzetpunten.Dit maakt het mogelijk om vroegtijdige detectie van abnormale mechanische omstandigheden zoals zuiger klapDe opname van de 135489-03 I/O-module (4x Velomitor-configuratie met interne barrières) verbetert de elektrische isolatie, de signaalintegrititeit, de beveiliging van het signaal en de beveiliging van het systeem.en veilige integratie in industriële omgevingen met hoge elektromagnetische interferentieIn het algemeen is de 3500/70M (176449-09 + 135489-03)is een opdrachtkritieke diagnostische knooppunt voor betrouwbaarheidssystemen voor wisselkompressoren, die combineren met hoge snelheid van signaalverwerking, configureerbare analyses en robuuste industriële bescherming.
Parameters voor technische gegevens
| Uitvoer & Interface |
| Analoge uitgangen: |
0 ′10 V of 4 ′20 mA (configureerbaar per kanaal)
|
| Digitale uitgangen: |
Relais alarmmomenten
|
| Communicatie-interfaces: |
RS-232 / RS-485 / Ethernet (systeemafhankelijk) |
| Elektrische parameters |
| Energieverbruik: |
ca. 7·9 W (typisch systeembereik) |
| Werkspanning: |
24 VDC / systeem achtergrondtoevoer
|
| Invoerisolatie: |
Voorzien via 135489-03 I/O-barrièreontwerp
|
Geavanceerde techniek FAQ
1. Welke fundamentele functionele filosofie regelt het operationele gedrag van de3500/70M (176449-09 + 135489-03)binnen de beschermingssystemen voor wisselende machines?
De3500/70M (176449-09 + 135489-03)is ontworpen als een Reciprocating Impulse Velocity Monitor, ontworpen om voorbijgaande trillingsverschijnselen in reciprocating compressors vast te leggen en te kwantificeren.Het transformeert ruwe seismische inputs in impulssnelheidsmetrics., waardoor een nauwkeurige beoordeling van de toestand van mechanische subsystemen mogelijk is.
2Hoe gaat het met de3500/70M (176449-09 + 135489-03)Een geavanceerde signaalconditionering implementeren om impulsieve trillingen nauwkeurig op te lossen?
De3500/70M (176449-09 + 135489-03)maakt gebruik van geavanceerde digitale signaalverwerkingstechnieken, waaronder integratie, filter van bandovergangen en algoritmen voor piekdetectie,om versnellingssignalen om te zetten in betekenisvolle snelheidsgebaseerde parameters met behoud van voorbijgaande kenmerken.
3Waarom is de3500/70M (176449-09 + 135489-03)is deze in het bijzonder geoptimaliseerd voor niet-periodieke en inslaggedreven trillingsanalyse?
In tegenstelling tot conventionele op RMS gebaseerde monitors is de3500/70M (176449-09 + 135489-03)Het systeem is speciaal afgestemd op het detecteren van hoogenergetische impulsgebeurtenissen die typisch zijn voor wisselende machines.die van cruciaal belang zijn voor het identificeren van mechanische inslagen, losheid en slijtage.
4. Welke categorieën van transducers kunnen worden aangesloten op de3500/70M (176449-09 + 135489-03), en hoe past het zich aan hun dynamische kenmerken?
De3500/70M (176449-09 + 135489-03)ondersteunt seismische sensoren, zoals versnellingsmeters en snelheidsomvormers. Het biedt een configureerbare invoerconditionering die overeenkomt met de gevoeligheid van de sensor en de frequentierespons,het garanderen van nauwkeurige gegevensverzameling onder verschillende bedrijfsomstandigheden.
5Hoe gaat het met de3500/70M (176449-09 + 135489-03)een multiparameterbewaking mogelijk maken binnen één modulearchitectuur?
De3500/70M (176449-09 + 135489-03)kan elk kanaal onafhankelijk worden geconfigureerd om parameters te meten zoals impulsversnelling, pieksnelheid en laagfrequente wisselbeweging.Deze multimodale mogelijkheid vergroot de diagnostische diepte zonder de hardwarecomplexiteit te verhogen.
