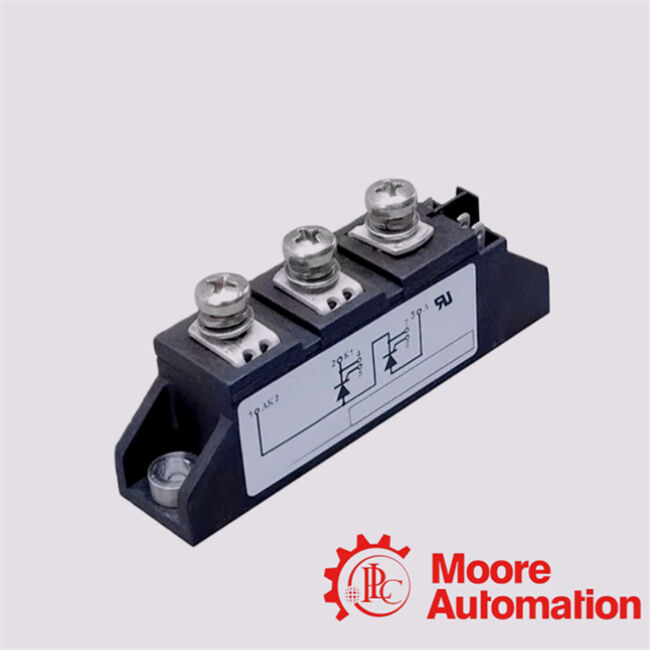

MCC95-16IO1B Al2O3-keramische basisplaat met directe koperen binding

Elektrische en verpakkingskenmerken

• Dual thyristors in één module: bevat twee in serie verbonden SCR's voor gecontroleerde AC/DC-switching en rectificatie.

• Nominale spanning: tot en met 1600 V herhaaldelijke spanning buiten werking/omgekeerd (V)_RRM/V_DRM) geschikt voor het regelen van de lijnspanning.

• Nominale stroom: gemiddelde voorstroom ~ 116 A, RMS in stand tot ~ 180 A.

• Hoogspanningscapaciteit: kan omgaan met hoge niet-herhalende spanningsstromen (bijv. ~ 2,25 kA).

• Gate Trigger: typisch lage triggerstroom en -spanning, waardoor de besturing in de stuurcircuits gemakkelijker wordt.

• Werktemperatuur: standaard industrieel bereik tot ~ 125 °C.

• Standaardpakket: JEDEC TO‐240AA voor compatibiliteit met de industrie en een gemakkelijke montage.

Termische en mechanische voordelen

• Direct koper gebonden (DCB) Al2O3 keramische basisplaat: Leverthoge warmtegeleidbaarheidenuitstekende elektrische isolatie, waardoor de warmteafvoer en de betrouwbaarheid bij hoogvermogen worden verbeterd.

• Planar gepassiveerde chips: vergroten de stabiliteit op lange termijn en voorspelbare blokkeringskenmerken over een breed temperatuurbereik.

• 3600 V isolatiespanning: hoge isolatie kan bestand zijn tegen spanning tussen de stroomterminals en de modulebasis.

• Industrie-standaardvoetafdruk: Compacte en breed compatibele modulafbeelding voor bedieningsplaten en afzuigers.

De MCC95‐16IO1B is uitstekend in industriële stroomregelscenario's waar een robuuste AC/DC-switching en een hoge stroombehandeling vereist zijn:

Stroomregeling en omzetting

• Gecontroleerde rechtlijners: worden gebruikt bij de omzetting van wisselstroom in gelijkstroom met een verstelbare uitgang (bijv. in stroomvoorzieningen en gelijkstroom-aandrijvingen).

• AC-vermogensregeling: fasehoekregeling voor variabel AC-vermogen dat aan belastingen wordt geleverd.

• Stroomomvormers en -omvormers: in het bijzonder in lijnfrequentiestappen waar SCR-controle effectief is.

Motorrijtuigen en automatisering

• Soft start AC motorcontrole: Grenzen inrush stroom en mechanische spanning bij het starten van motoren.

• DC-motorcontrollers: zorgt voor gereguleerd vermogen voor DC-motoren en industriële tractiesystemen.

Industriële en procestoepassingen

• Verlichting en temperatuurregeling: fasebeheersing voor lampen of verwarmers met een hoog vermogen.

• UPS en stroomvoorzieningen: worden gebruikt in hoog betrouwbare rechtgevers.

• Batterijladers en tractie-elektronica.

Aanvullende toepassingen

• Statische schakelaars en solid-state relais voor robuuste schakeling zonder mechanische slijtage.

• Temperatuur- en procesregeling in industriële ovens, ovens en warmtewerktuigen.
