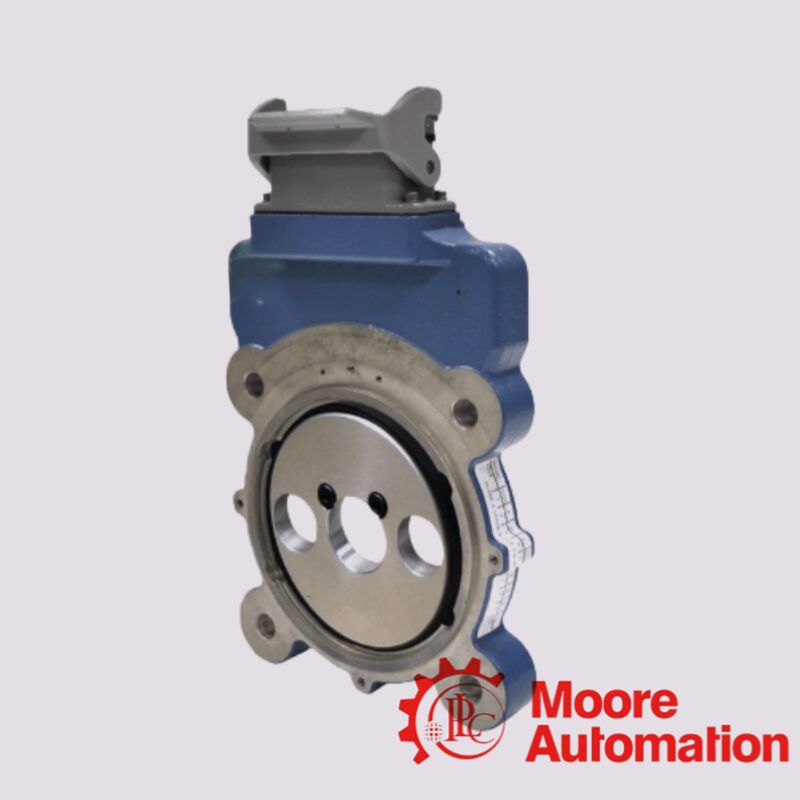

AV56A-1XFX6YXGP50-motor

Industrieel ontwerp voor zware voertuigen

• Gebouwd als onderdeel van Avtron's THIN-LINETM III modulaire encoder familie robuust en betrouwbaar.

• Magnetische sensortechnologie is bestand tegen stof, olie, vocht en verontreiniging, beter dan optische encoders in moeilijke omstandigheden.

• Volledig gepotte elektronica biedt milieubescherming en een lange levensduur.

• Mechanische & montage

• 4.5′′ C-Face flens bevestiging (NEMA 56C standaard) past veel motoren rechtstreeks.

• Een cam-screw rotor met 1 1/8" doorboor van de as voor een veilige, betrouwbare as bevestiging.

• Elektrische en signaalkenmerken

• Inkrementele kwadraturen:Kanalen A en B plus indexpuls Z (standaard 1024 pulsen per omwenteling voor deze configuratie).

• Spanning:Universele gelijkstroomwerking van 524 V voor compatibiliteit met besturingen en aandrijvingen.

• industriële connector met LED-diagnostiek:Eenvoudige veldverbinding en visuele statusindicatie.

• Robuuste uitgangen:Lijnbestuurder- of differentiaalsignalen geschikt voor lange kabelstreken en lawaaierige omgevingen.

• Duurzaamheid en betrouwbaarheid

• Magnetische sensoren zonder lagers of glazen schijven. Minimale slijtage, hoge tolerantie voor trillingen/schokken.

• Ontworpen voor continu 24/7 werking in veeleisende faciliteiten.

• Breed werktemperatuurbereik en afgesloten constructie (veel configuraties bereiken IP67 of vergelijkbaar).

• Diagnostische ondersteuning

• De ingebouwde LED-indicator toont de conditie van de encoder: aansturing, signaalkwaliteit, storingen of bedradingsproblemen.

De AV56A‐1XFX6YXGP50 wordt veel gebruikt waar nauwkeurige rotatiepositie en snelheidsfeedback in moeilijke industriële omgevingen van cruciaal belang zijn.

Industriële bewegingscontrole

• Motoromwenteling en positiefeedback voor AC/DC-motoren, met name wanneer besturingslussen (servo/PLC) nauwkeurige incrementele gegevens vereisen.

• Gebruikt met omvormers, servo-aandrijvingen, PLC's en bewegingscontrollers voor nauwkeurige snelheids-/positieregeling.

Zware machines en industrie

• Staalfabrieken:gesloten-loop snelheidsregeling op rollen, spanningsregelsystemen en rollen/ontrollen.

• Vervaardigingslijnen:synchronisatie van de snelheden van de transportbanden, geautomatiseerde snij- of vormstations.

• Papier, mijnbouw, materiaalverwerking:robuuste prestaties onder trillingen, stof, warmte of verontreinigende stoffen.

Energie & Turbine Systems

• Beheersing van de slaghoogte van de windturbinebladen:Modellen zoals AV56A1KFX6YXGP50 worden gebruikt om de rotorpositie op GE pitchmotoren te detecteren.

• Grote generatorbesturing:zorgt voor betrouwbare pulsfeedback in energieopwekkingstoepassingen.

Robotica en automatisering

• Positionering voor geautomatiseerde gereedschappen, robotassen en andere servo-aangedreven mechanismen die een incrementele feedback vereisen.

Procesbesturingssystemen

• Integreert in gesloten procesregeling waar rotatie-nauwkeurigheid en duurzaamheid essentieel zijn (bv. molens, mixers, extruders).
