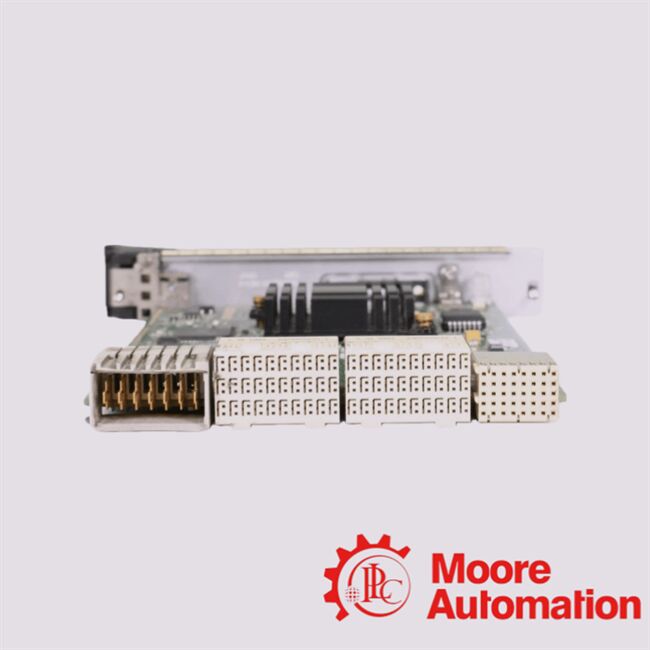

PXIE-8360 PXI afstandsbedieningsmodules

• MXI-Express x1-interface (PCIe-PCI-brug):De module maakt gebruik van een koperen MXI-Express x1-link om een host-pc (desktop, laptop, rackmount) aan te sluiten op een PXI/PXI-Express (of CompactPCI) chassis,de host het chassis laat bedienen alsof de PXI-modules lokale PCI/PCIe-kaarten waren.

• Transparante op het niveau van de software / bestuurder:Aangezien de MXI-Express-verbinding het chassis als een standaard PCI/PCIe-bus aan het besturingssysteem presenteert,geen speciale veranderingen van de bestuurder of aangepaste software vereist PXI-modules in het chassis gedragen zich als gewone PCI/PCIe-kaarten.

• Flexibiliteit van gaststelsels:PXIe‐8360 ondersteunt besturing vanaf desktop-pc's, rackmountservers, werkstations of laptops (met passende hostadapter).

• Fysieke afscheiding tussen het chassis van de hoofdinstallatie en het chassis van de instrumenten:Aangezien de module gebruikmaakt van een bekabelde aansluiting (koper MXI-Express-kabel tot ~ 7 m), kan uw instrumentatie-chassis ver van de host-pc worden geplaatst, bv. in een lab-rack, afgelegen bank of geïsoleerde ruimte.

• Industriële robuustheid en naleving van de normen:De module voldoet aan de PXI‐5 Express Hardware Specification (Revisie 1.0).IEC-60068) voor industrieel gebruik.

• Ondersteuning van modulaire instrumentatiesystemen:Eenmaal aangesloten, PXI (of CompactPCI, CompactPCI-Express,In sommige configuraties (zelfs CompactRIO of VXI) gedragen de in het chassis geplaatste apparaten zich alsof het lokale PCI/PCIe-apparaten zijn ­ waardoor naadloze integratie van metingen mogelijk is., gegevensverwerving, signaalopwekking, schakeling, enz.

Het gebruik van PXIe‐8360 maakt een verscheidenheid aan praktische scenario's mogelijk, met name in geautomatiseerde test-, meet- en gedistribueerde instrumentatiesystemen:

• Testsystemen op afstand / op een rack gemonteerd:U kunt het PXI-chassis (met DAQ-modules, RF-modules, signaalgeneratoren, digitalisatoren, enz.) op een rack of op een externe locatie plaatsen terwijl u het vanaf een pc op een andere locatie bedient voor de vervaardiging van proefbanken, of verdeelde testomgevingen.

• Modulaire instrumentatiesystemen:Bij het combineren van meerdere PXI-modules (gegevensopname, digitalisatoren, RF-instrumenten, schakeling, enz.)Het gebruik van PXIe‐8360 stelt ze in staat om te functioneren als PCI/PCIe-kaarten in een pc ̇ waardoor flexibiliteit en modulariteit worden geboden en de bestaande pc-bronnen opnieuw worden gebruikt.

• Scalabele/uitbreidbare testsystemen:Hoewel de PXIe‐8360 zelf x1-verbinding gebruikt en geen ondersteuning biedt voor meervoudig chassis,het past in een breder MXI-Express-ecosysteem, waardoor meer chassissystemen kunnen worden gebouwd als geavanceerdere afstandsbediening of busverlengingsmodules worden gebruikt.

• Industriële/milieu-testinstallaties:Vanwege de naleving van industriële milieunormen en trillingsnormen is PXIe‐8360 geschikt voor testplatformen, milieuteststations,of andere industriële automatiseringscontexten waar robuustheid van belang is.

• Flexibiliteit in hostplatform en vormfactorOf u nu een desktop-werkstation, een server of een laptop gebruikt, u kunt het PXI-systeem besturen. Dit is handig wanneer de vormfactor van het hostsysteem beperkt is (bijvoorbeeld een laptop in een veldtest).
