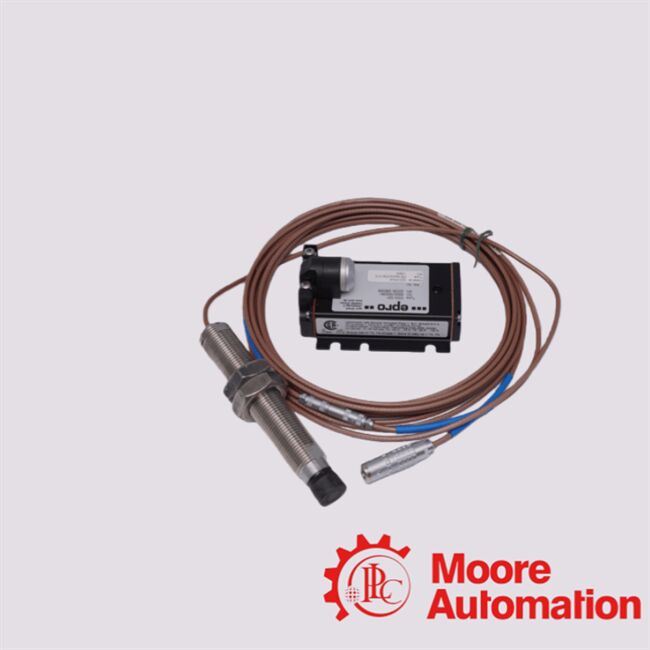

PR6424/014-140 CON021 Emerson Eddy-stroomsensor

De PR6424-sensor is een contactloze wervelstroomverplaatsing (nabijheid) -omvormer, gebouwd voor industriële zware roterende machines (stoom/gas/waterturbines,

compressoren, pompen, ventilatoren, versnellingsbakken, enz.) waarbij nauwkeurige metingen van asverschuiving, trillingen, excentriciteit, axiale/radiële beweging of splitsing/ruimte

Wanneer het systeem samen met de signaalconverter CON021 wordt gebruikt, wordt het een volledige meetketen: het ruwe draaikrachtsignaal van de

de sonde is geconditioneerd, lineair en uitgegoten als een bruikbaar analoog signaal (spanning of stroom) dat kan worden ingevoerd in monitoring, besturing of DCS/PLC

de systemen.Kortom: PR6424 + CON021 biedt een zeer nauwkeurige, robuuste, contactloze meetoplossing voor kritieke industriële

draaiende apparatuur, geschikt voor zowel statische (positie/ruimte) als dynamische (vibratie/beweging) bewaking.

0 tot 1000 μm (0 tot 1 mm) amplitude voor trillingen / dynamische verplaatsing

Installatie- en veiligheidsnota's

Gebaseerd op de algemene installatiegids voor de serie PR642x en de CON021-converterdocumentatie.Verplichting tot niet-contactmeting: De sensor moet naar de draaiende as (of het doeloppervlak) gericht zijn met een specifieke luchtkloof (voor PR6424 nominale ~ 2,7 mm).- Nee.de as aanraken

• Gebruik van een geschikte omvormer/signaalconditioner: De ruwe uitgang van de PR6424-sensor vereist dat de CON021 (of compatibele) converter een bruikbaar analoog signaal produceert. Zonder een dergelijke converter geeft de sensor alleen geen gekalibreerde meting.

• Mechanische montage en uitlijning: De sensor moet stijf zijn gemonteerd, meestal met een passende bevestigingsdraad (bijv. mouwdraad M18×1).5 of 3/4‐16 UNF per orde matrix) en een beveiligde houder om beweging of trillingen van de sonde behuizing onafhankelijk van de as te vermijden.

• Kabelbeheer en milieubescherming: Gebruik een specifiek type kabel (PTFE of gepantserd), respecteer een minimale kabelbuigradius bij het routeren, vermijd scherpe buigingen of mechanische spanningen.

• Kalibratie en aanpassing van de luchtkloofAls u de sensorpositie verandert, de sensor vervangt of opnieuw installeert, moet u de verplaatsings-/positiereferentie van de sensor aanpassen.u moet opnieuw kalibreren anders kunnen de metingen afdrijven of onnauwkeurig zijn.

• Milieu- en exploitatiegrenzenVoor veeleisende omgevingen (hoge temperatuur, mogelijke schokken, olie/mist, enz.)controleert of de gekozen variant (hoofd), kabel, behuizing) is passend beoordeeld.

• Conformiteits- en veiligheidscertificering (indien gebruikt in gevaarlijke/explosieve omgevingen): Als u van plan bent de sensor + omvormer in gevaarlijke gebieden te gebruiken, moet u ervoor zorgen dat de volledige meetketen (sensor + omvormer + eventuele barrière) is gecertificeerd (bijv.per ATEX / IEC-Ex / CSA) voor de specifieke omgeving en temperatuurklasseIn de documentatie voor PR6424 wordt aangegeven dat een explosiebeschermde installatie, wanneer deze correct is geconfigureerd, kan worden ondersteund.
