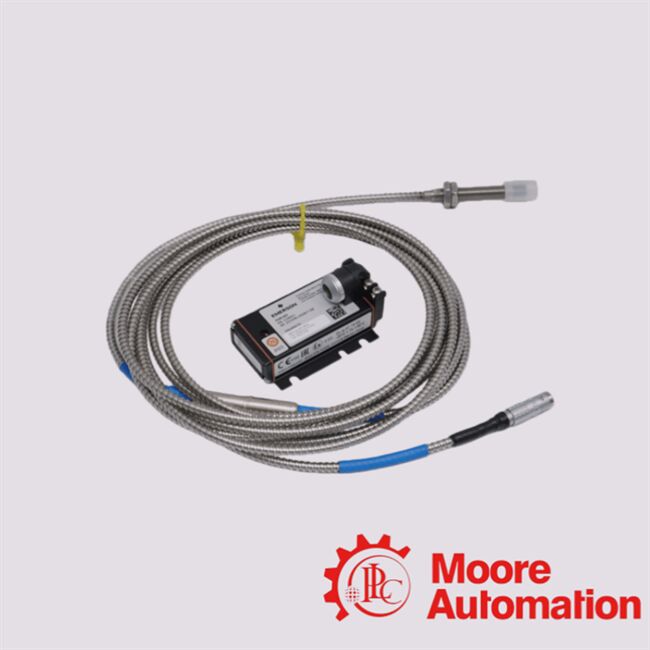

PR6423/01K-010 Emerson draaistroomsensor

De PR6423-serie is een contactloze draaikrachtverschuivings- (nabijheidssensor) voor het meten van statische en dynamische asverschuivingen en -bewegingen in roterende machines

(bijv. turbines, compressoren, pompen, versnellingsbakken).Het meet de radiale en axiale asverschuiving/positie, ascentriciteit, trillingen/oscillatie, oliefilm

dikte/lagerafstand, axiale stuwkracht, differentiële uitbreiding, kleppen/luchtruimte

Metalen draaischacht en een stilstaand oppervlak. Kortom: PR6423 is een hoge-precisie, contactloze sensor voor het monitoren van de schacht

Beweging / verplaatsing / trillingen in kritieke roterende apparatuur; /01K‐010 zou een variant in die familie zijn.

0.5 mm (≈ 20 mils) ≈ d.w.z. de gekalibreerde afstand tussen sensorpunt en doel bij nulverplaatsing.

Installatie- en veiligheidsnota's

Gebaseerd op de algemene richtlijnen van de fabrikant voor PR6423-sensoren.

• Het is essentieel om de banden zonder contact te monteren: De sensorpunt moet naar het oppervlak van de doelschacht gericht zijn, met een vaste luchtkloof (nominale ~ 0,5 mm).- Nee.Raak de schacht aan.

• Gepaste uitlijning (perpendiculariteit): De sensorsonde moet loodrecht op het meetoppervlak worden gemonteerd; elke kanteling kan metingfouten veroorzaken, vooral bij de rotatie van de as.Zelfs kleine hoeksafwijkingen kunnen onder dynamische omstandigheden tot significante meetfouten leiden.

• Bevestigingsdraad / mechanische bevestiging: Gebruik de juiste bevestiging (M10×1 of 3/8‐24 UNF afhankelijk van de variant) zoals gespecificeerd in het model.Als je beweegt, vervormen de metingen..

• Kabelverwerking: Gebruik het gespecificeerde type kabel (PTFE-geïsoleerd of gepantserd indien gespecificeerd).≥ 35 mm) om te voorkomen dat de interne bedrading wordt beschadigd of dat de signaalintegrititeit wordt aangetast.

• Gebruik van geschikte signaalomvormer/conditioner: Het ruwe draaicurrentsignaal moet worden verwerkt met een compatibele omvormer (of monitoringssysteem) om een bruikbare analoge uitgang (spanning of stroom) te produceren voor instrumentatie stroomafwaarts.

• Milieu- en bedrijfsomstandigheden: De sensor is ontworpen voor industriële omstandigheden: hoge temperatuur, trillingen, mogelijke blootstelling aan olie/mist.beschermingskwalificatie, kabelrouting, afdichting).

• Kalibratie bij installatie: Na montage wordt de luchtkloof/referentiekloof met de doelas (of een kalibratie-standaard) ingesteld en gekalibreerd volgens de fabrikant.Bij elke herinstallatie of vervanging van de sensor moet een nieuwe kalibratie worden uitgevoerd..

• Naleving van normen (indien nodig): De PR6423-serie is ontworpen om te voldoen aan de industriële normen voor de bewaking van machines (bijv. API 670, DIN 45670, ISO 10817‐1)

• Geschiktheid voor gevaarlijke omgevingen (facultatief): Wanneer gebruikt met de juiste signaalconditioners en veiligheidshindernissen,draaikolssensoren zoals PR6423 mogen in gevaarlijke/explosieve omgevingen worden gebruikt, maar alleen indien het volledige systeem (sensor + omvormer + barrière) aan de toepasselijke certificeringseisen voldoet; u dient de certificeringsstatus per land/regio te controleren.
