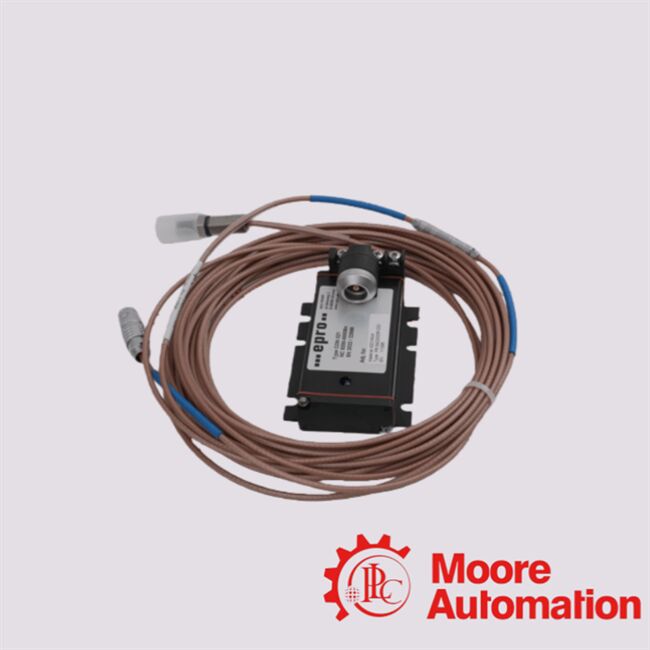

PR6423/015-040 CON021 Emerson PLC-module

 Deze CON021 is geen “PLC-module” in de gebruikelijke zin (d.w.z. logische controller), maar een wervelstroomsignaalconverter: een signaalconditioneringsmodule die werkt met PR642x-sensoren

 (PR6423, PR6422, PR6424, enz.) om de onbewerkte wervelstroomsensoruitgang om te zetten in een bruikbaar verplaatsings-/vibratie-/positiesignaal. In combinatie met een

PR6423-sensor wordt het systeem (sensor + converter) gebruikt voor contactloze meting van kritieke parameters van roterende machines: radiale/axiale as-

verplaatsing, positie, excentriciteit, trillingen en zelfs as-snelheid (indirect). De signaalconverter zorgt ervoor dat het zwakke sensorsignaal

geschikt wordt voor bewakings- of regelsystemen, waardoor asbewaking, voorspellend onderhoud en veiligheids-/beschermings-

systemen mogelijk worden.Kortom: CON021 + PR6423 is een gespecialiseerd sensor/converter-paar voor zeer nauwkeurige, contactloze

verplaatsings-/trillingsbewaking in industriële roterende apparatuur.

Zet het wervelstroomsignaal van de sensor om in een bruikbare verplaatsings-/trillingsuitgang (spanning of standaardsignaal — afhankelijk van het systeem)

Installatie- en veiligheidsopmerkingen

Gebaseerd op de officiële aanbevelingen van de fabrikant en standaardpraktijken voor wervelstroomsensor + convertersystemen.

• Sensormontage: De PR6423-sensor moet worden gemonteerd met de juiste mechanische schroefdraad (M10×1 of 3/8‑24 UNF, afhankelijk van de variant) zodat de 8 mm-punt naar de roterende as of het doeloppervlak is gericht.

• Kabelgeleiding & bescherming: Als u de gepantserde kabelversie gebruikt, zorg er dan voor dat de minimale buigradius wordt gerespecteerd (per datasheet) en vermijd scherpe bochten of mechanische belasting — behoud de kabelintegriteit en afscherming.

• Converterinstallatie: Monteer de CON021-converter in een schone, droge, stabiele omgeving (omgevingstemperatuur binnen –30 °C tot +100 °C). Gebruik de 4 M5-schroeven voor een veilige montage. Zorg voor de juiste bedrading: sensorconnector via Lemo-stekker, uitgang naar bewakings-/regelsysteem via schroefklemmen.

• Voedingsvereisten: Zorg voor een stabiele DC-voeding in het gespecificeerde bereik (–23 V tot –32 V DC, of –21 V tot –32 V afhankelijk van de configuratie) volgens de datasheet van de converter.

• Installatie in gevaarlijke omgevingen / explosieveilig (indien vereist): De CON021 is intrinsiek veilig gecertificeerd (Ex ia) volgens de relevante normen (ATEX / IEC‑Ex / CSA), maar alleen wanneer geïnstalleerd met de juiste stroombegrenzende barrières en volgens de lokale voorschriften.

• Kalibratie / uitlijning: Na installatie moet de luchtspleet tussen de sensortip en de as worden ingesteld volgens de door de fabrikant aanbevolen “initiële spleet” (vaak ~0,5 mm) — vervolgens moet nul/referentie worden vastgesteld. Een onjuiste spleet of verkeerde uitlijning kan leiden tot onnauwkeurige metingen of signaalvervorming.

• Bedrijfsomgeving: Vermijd overmatige mechanische schokken, trillingen buiten de gespecificeerde limieten, overmatige vochtigheid of geleidend vuil in de buurt van de sensortip. Houd de behuizingen van de sensor en converter schoon en afgedicht (vooral de sensor bij gebruik in omgevingen met hoge temperaturen of veel olie).
