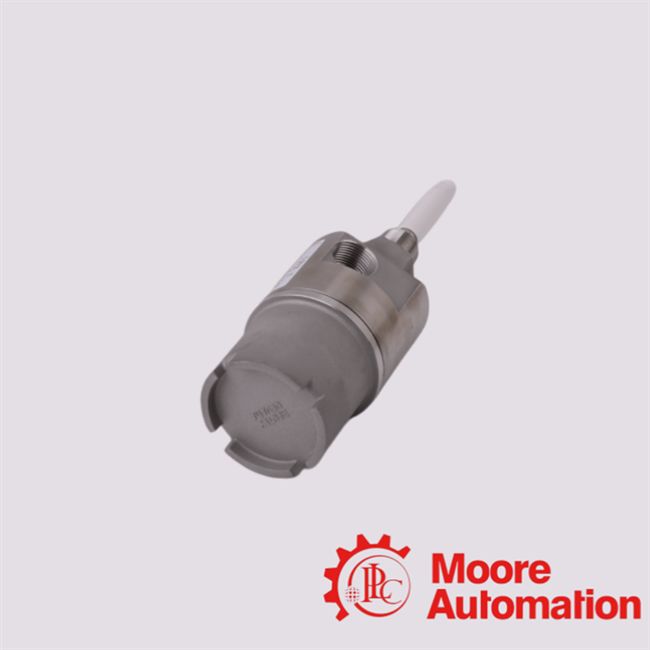

24701-28-10-35-027-03-02 Bently Nevada Proximity Probe Housing Assemblies
Beschrijving
The 24701‐28‐10‐35‐027‐03‐02 is een montage van een sonde-behuizing in roestvrij staal, met een 8 mm 3300 XL-sonde (met goedkeuring) en connector, een 1,0 m kabel, een 3,5 inch standoff-adapter, 2.7 bij sondepenetratie,
optie 03: installatie van de leidingen,en bevestigingsdraad 3/4‐14 NPT.Het model 24701 is een roestvrijstalen carrosserieversie van de extern gemonteerde dichtbijheidssonde.
Volgens het datablad:24701: 303 roestvrijstalen carrosserie, met 304 roestvrijstalen mouw.
de sonde (bijvoorbeeld van de 3300 XL-serie) buiten de machinehoes, zodatdat gat instellen en proef
de vervanging kan plaatsvinden zonder de machine te ontmantelen.
|
Veelgestelde vragen
|
|
1Wat kan ik met deze behuizing doen wat een directe sonde niet kan?
-
Het maakt het mogelijkexterne toegangaan de proximiteitssonde en de verlengkabel ervan zonder de machinehoes te ontmantelen.
-
Het biedt eenschermdoor middel waarvan het puntje van de sonde naar het doel gericht is; dit stelt u in staat om te monteren op plaatsen waar u niet direct kunt spoelen of weld-in-sondaansluitingen gemakkelijk kunt doen.
-
Het ondersteunt leidingsverbindingen en optionele standoff-adapters voor flexibele installatie (vooral in gevaarlijke gebieden).
-
Het helpt bij het behoud van de juiste sonde-kloof en beschermt de sonde en de kabel tegen directe mechanische of thermische spanningen.
|
|
2Wat betekent de 28 in het deelnummer?
-
In het bestelschema voor de behuizing 24701 heeft ¢A: Probe with Connector ¢ veel codes: bijvoorbeeld: "28 = 3300 XL 8 mm sonde,met selecteerbare goedkeuring voor gevaarlijke gebieden" (voor de reeks 21000/24701) volgens datasheet.
-
Dus in uw onderdeel nummer 28 betekent dat de behuizingomvateen 3300 XL 8 mm-sonde (achterste bevestiging) en heeft de mogelijkheid tot goedkeuring voor gevaarlijke gebieden.
-
Als u alleen de behuizing hebt besteld (geen sonde), kan de optie A 00 zijn, wat aangeeft Probe not required.
|
|
3Hoe interpreteer ik de lengte van de adapter en de lengte van de sonde?
-
De optie C (derde cijfer na B) is de standoff adapter lengte gemeten in stappen van 0,5 inch (13 mm) te beginnen bij 1,5 inch (38 mm) minimum.Dus 35 in je onderdeelnummer betekent waarschijnlijk een standoff van 89.
-
De optie D (de volgende drie cijfers) is de probepenetratie lengte (de lengte die de sonde mouw strekt zich uit in de machine) gemeten in 0,1 inch (ongeveer 3 mm) stappen meestal.Bijvoorbeeld ₹027 ₹ waarschijnlijk betekent 2.7 inch (≈68 mm).
-
De totale C + D geeft de effectieve lengte van de mouw; bij lange lengtes moet u de mouw ondersteunen om trillingen te voorkomen.
|
